316L Stainless Steel Compression na umaangkop sa panlabas na siko ng sinulid

Bahay / Mga produkto / Stainless Steel Tube Fitting / Tube To Male Pipe / 316L Stainless Steel Compression na umaangkop sa panlabas na siko ng sinulid

316L Stainless Steel Compression na umaangkop sa panlabas na siko ng sinulid

Mga Pangunahing Bentahe ng 316L Stainless Steel Compression Male Elbows

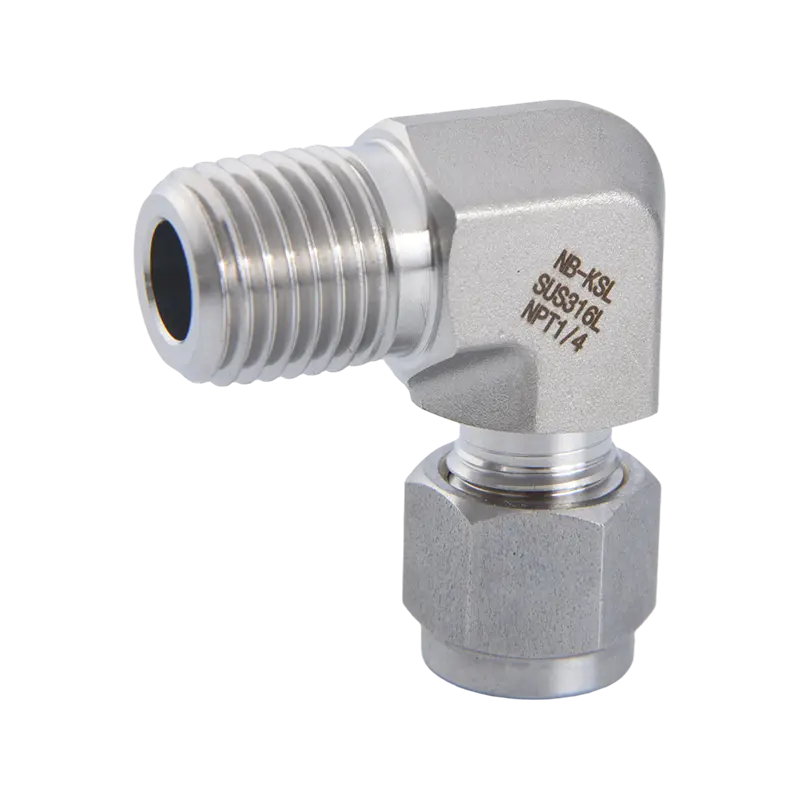

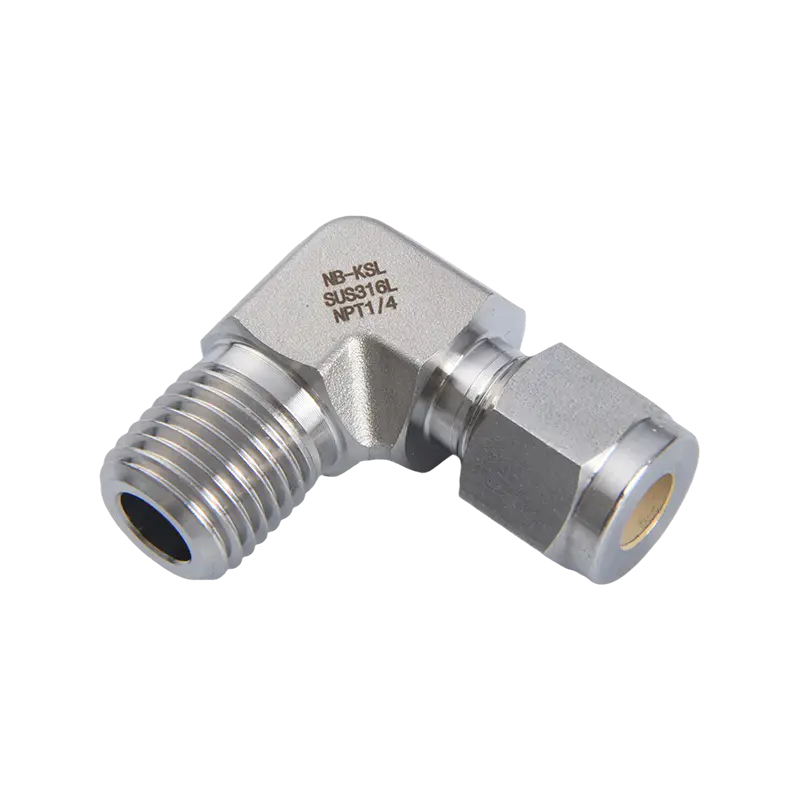

Ang 316L stainless steel compression male elbow ay isang mahalagang directional fitting sa mga instrumentation system. Pangunahing ginagamit ito upang ikonekta ang tubing sa isang 90-degree na anggulo sa mga kagamitan na may mga panloob na sinulid na port, tulad ng mga pressure gauge, sensor, at valve.

1. Compact 90° Directional Layout
Space Optimization: Sa mga masikip na enclosure o siksik na piping network, ang disenyo ng elbow ay nagpapahintulot sa tubing na lumiko malapit sa dingding ng kagamitan. Ito ay lubhang nakakatipid ng espasyo sa pag-install at lumilikha ng mas malinis, mas propesyonal na layout ng system.
Pagbabawas ng Stress: Kung ikukumpara sa sapilitang pagbaluktot sa tubing mismo, ang paggamit ng precision-forged na siko ay nag-aalis ng mekanikal na stress sa pagliko, na pumipigil sa pagkapagod ng tubo at potensyal na pagkabigo.

2. Superior Durability ng 316L Material
Corrosion Resistance Pioneer: Ang "L" (mababang carbon) na grado ng 316 na hindi kinakalawang na asero ay mahusay sa paglaban sa pitting at crevice corrosion. Ang buhay ng serbisyo nito ay higit na lumampas sa karaniwang 304 na hindi kinakalawang na asero, lalo na sa mga kapaligirang mayaman sa chloride (baybayin) o agresibong kemikal na media.
High-Pressure at High-Temperature Resilience: Pinapanatili nito ang katatagan ng materyal sa ilalim ng matinding thermal cycling, tinitiyak na ang angkop na katawan ay hindi pumutok dahil sa thermal expansion at contraction.

3. Precision Forged Body para sa Pinakamataas na Lakas
One-Piece Construction: Ang mga de-kalidad na siko ay ginawa gamit ang isang huwad na proseso ng katawan sa halip na hinangin o i-assemble. Ang huwad na istrakturang ito ay nag-aalis ng mga panloob na blowhole at porosity, na tinitiyak ang mataas na lakas ng pagsabog sa ilalim ng mga kondisyon ng mataas na presyon (hanggang sa 6000 psi).
Makinis na Panloob na Daloy: Ang panloob na landas ng daloy ay precision-machined na may maayos na paglipat sa sulok upang mabawasan ang turbulence ng likido at pagbaba ng presyon.

4. Gas-Tight "Double Insurance" Sealing
Compression End: Ginagamit ng classic na double ferrule na disenyo ang front ferrule para sa sealing at ang back ferrule para sa gripping, na nagbibigay ng gas-tight, metal-to-metal seal.
Threaded End: Ang male thread end (NPT, BSPT, atbp.) ay precision-ground. Kapag ginamit sa thread sealant o PTFE tape, nakakakuha ito ng rock-solid na koneksyon na lumalaban sa pangmatagalang mga panginginig ng boses.

5. Madaling Pag-install na may Anti-Galling Design
Mga Pinatigas na Thread: Ang mga thread ay sumasailalim sa proseso ng pagpapatigas sa ibabaw upang epektibong maiwasan ang pag-aalsa ng thread sa panahon ng pag-install, na nagbibigay-daan para sa maraming disassembly at muling pagsasama.
Standardized Assembly: Walang kinakailangang espesyal na tool o welding. Ang isang simpleng wrench na hinigpitan sa tinukoy na bilang ng mga pagliko ay nagsisiguro ng pare-pareho at ligtas na mga koneksyon sa bawat oras.

  • Paglalarawan
  • Makipag-ugnayan sa Amin

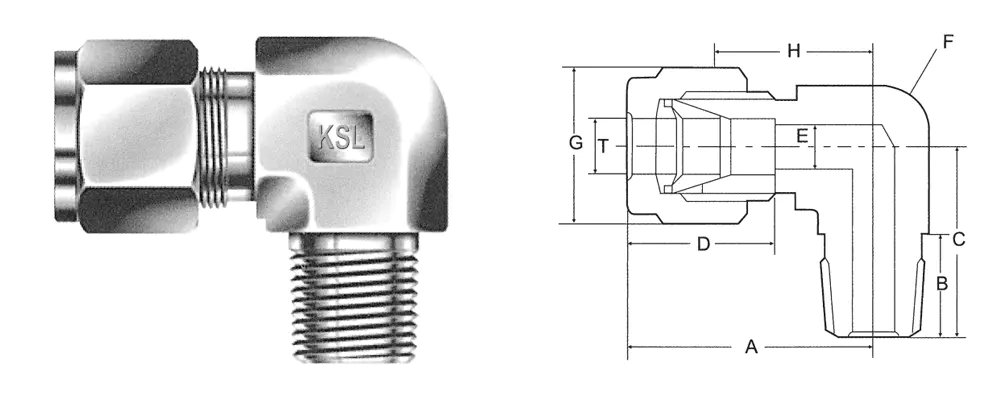

(METRIC)

CATALOG NUMBER

T TUBE O.D.

PT-NPT LAKI NG PIPE NG LALAKI

A

B

C

D

E

F

K

G

H

AKO-3-1

3

1/8

25.6

10

19.1

13.5

2.4

12.7

4.8

12

18.6

AKO-3-2

3

1/4

25.6

14

23.2

13.5

2.4

15

7.1

12

18.6

AKO-4-1

4

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

AKO-4-2

4

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

AKO-6-1

6

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

AKO-6-2

6

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

AKO-6-3

6

3/8

302

14

26

15.8

4.8

17.5

9.5

14

22.4

AKO-6-4

6

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

AKO-8-1

8

1/8

29

10

21.1

16.7

6.4

15

4.8

16

21.3

AKO-8-2

8

1/4

29

14

23.2

16.7

6.4

15

7.1

16

21.3

AKO-8-3

8

3/8

30.8

14

26

16.7

6.4

17.5

9.5

16

23.1

AKO-8-4

8

1/2

32.8

19

33

16.7

6.4

20.6

11.9

16

25.1

AKO-10-1

10

1/8

31.5

10

21.9

19.6

7.9

17

4.8

19

23.9

AKO-10-2

10

1/4

31.5

14

26

19.6

7.9

17.5

7.1

19

23.9

AKO-10-3

10

3/8

31.5

14

26

19.6

7.9

17.5

9.5

19

23.9

ME-10-4

10

1/2

33.5

19

33

19.6

7.9

20.6

11.9

19

25.9

ME-12-1

12

1/8

36.7

10

25.7

23.8

9.5

21

4.8

22

25.9

ME-12-2

12

1/4

36.7

14

28

23.8

9.5

20.6

7.1

22

25.9

ME-12-3

12

3/8

36.7

14

28

23.8

9.5

20.6

9.5

22

25.9

ME-12-4

12

1/2

36.7

19

33

23.8

9.5

20.6

11.9

22

25.9

ME-12-6

12

3/4

40.5

19

38.8

23.8

9.5

28

15.9

22

29.7

ME-12-8

12

1"

45.6

22

46.5

23.8

9.5

34.5

21.5

22

34.8

ME-14-3

14

3/8

38.7

14

29

24.8

11.1

23

9.5

27

27.9

ME-14-4

14

1/2

38.7

17

32

24.8

11.1

23

11.9

27

27.9

ME-14-6

14

3/4

40.5

19

38.8

24.8

11.1

28

15.9

27

29.7

ME-15-3

15

3/8

38.3

14

29

24.4

11.9

23

9.5

27

27.9

ME-15-4

15

1/2

38.3

17

32

24.4

11.9

23

11.9

27

27.9

ME-15-6

15

3/4

40.1

19

38.8

24.4

11.9

28

15.9

27

29.7

ME-16-3

16

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-16-4

16

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME-16-6

16

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-18-3

18

3/8

39.3

13.5

30

24.8

15.1

28

9.5

30

28.5

ME-18-4

18

1/2

40.5

17

36.8

24.8

15.1

28

11.9

30

29.7

ME-18-6

18

3/4

40.5

19

38.8

24.8

15.1

28

15.9

30

29.7

ME-20-4

20

1/2

42.5

19

38.5

25.5

15.9

32

11.9

32

32

ME-20-6

20

3/4

42.5

19

38.5

25.5

15.9

32

15.9

32

32

ME-22-4

22

1/2

42.5

19

38.5

25.5

18.3

32

11.9

32

32

ME-22-6

22

3/4

42.5

19

38.5

25.5

18.3

32

15.9

32

32

ME-22-8

22

1"

46

22

46.5

25.5

18.3

34.5

21.5

32

35.5

ME-25-4

25

1/2

49.5

19

41.7

31.7

21.8

34.5

11.9

38

36.8

ME-25-6

25

3/4

49.5

19

41.7

31.7

21.8

34.5

15.9

38

36.8

ME-25-8

25

1

49.5

22

46.5

31.7

21.8

34.5

21.5

38

36.8


(FRACTIONAL)

CATALOG NUMBER

T TUBE O.D.

PT-NPT LAKI NG PIPE NG LALAKI

A

B

C

D

E

F

K

G

H

ME- 01-1

1/8

1/8

26.1

10

19.1

14

2.4

12.7

4.8

12

18.6

ME-01-2

1/8

1/4

26.1

14

23.2

14

2.4

15

7.1

12

18.6

ME- 015- 1

3/16

1/8

25.8

10

19.1

13.7

3

12.7

4.8

12

19.1

ME-015-2

3/16

1/4

25.8

14

23.2

13.7

3

15

7.1

12

19.1

ME- 02- 1

1/4

1/8

27.4

10

19.1

15.8

4.8

12.7

4.8

14

19.6

ME-02-2

1/4

1/4

27.4

14

23.2

15.8

4.8

15

7.1

14

19.6

ME- 02- 3

1/4

3/8

30.2

14

26

15.8

4.8

17.5

9.5

14

22.4

ME-02-4

1/4

1/2

32.2

19

33

15.8

4.8

20.6

11.9

14

24.4

ME-03- 1

3/8

1/8

28.9

10

21.1

19.6

7.1

15

4.8

17

21.3

ME-03-2

3/8

1/4

28.9

14

24.2

19.6

7.1

15

7.1

17

21.3

ME-03- 3

3/8

3/8

31.5

14

26

19.6

7.1

17.5

9.5

17

23.9

ME-03-4

3/8

1/2

33.5

19

33

19.6

7.1

20.6

11.9

17

25.9

ME- 04-1

1/2

1/8

36.1

10

25.7

23.4

10.4

20.6

4.8

22

25.9

ME-04-2

1/2

1/4

36.1

14

28

23.4

10.4

20.6

7.1

22

25.9

ME- 04-3

1/2

3/8

36.1

14

28

23.4

10.4

20.6

9.5

22

25.9

ME-04-4

1/2

1/2

36.1

19

33

23.4

10.4

20.6

11.9

22

25.9

ME-04-6

1/2

3/4

39.9

19

38.8

23.4

10.4

28

15.9

22

29.7

ME-04-8

1/2

1 "

45

22

46.5

23.4

10.4

34.5

21.5

22

34.8

ME- 05- 3

5/8

3/8

38.3

14

29

24.4

12.7

23

9.5

27

27.9

ME-05-4

5/8

1/2

38.3

17

32

24.4

12.7

23

11.9

27

27.9

ME- 05- 6

5/8

3/4

40.1

19

38.8

24.4

12.7

28

15.9

27

29.7

ME-06-3

3/4

3/8

40.1

14

33.8

24.4

15.7

28

9.5

30

29.7

ME- 06- 4

3/4

1/2

40.1

17

36.8

24.4

15.7

28

11.9

30

29.7

ME-06-6

3/4

3/4

40.1

19

38.8

24.4

15.7

28

15.9

30

29.7

ME- 06-8

3/4

1 "

45.2

22

46.5

24.4

15.7

34.5

21.5

30

34.8

ME-08-4

1 "

1/2

49.5

19

41.7

31.7

22.4

34.5

11.9

38

36.8

ME- 08-6

1 "

3/4

49.5

19

41.7

31.7

22.4

34.5

15.9

38

36.8

ME-08-8

1 "

1 "

49.5

22

46.5

31.7

22.4

34.5

21.5

38

36.8


(FRACTIONAL)

CATALOG NUMBER

T TUBE O.D.

G-NPT LAKI NG PIPE NG LALAKI

A

B

C

D

E

F

K

G

H

ME- 01-01-G

1/8

1/8

26.1

7.1

20.1

14

2.4

15

4.8

12

18.6

ME-02-01-G

1/4

1/8

27.4

7.1

20.1

15.8

4.8

15

4.8

14

19.6

ME- 02-02-G

1/4

1/4

30.7

11.2

25.2

15.8

4.8

17.5

6.4

14

22.9

ME-02-03-G

1/4

3/8

31.7

12

25.9

15.8

4.8

21

7.9

14

23.9

ME- 02-04-G

1/4

1/2

35.5

14.2

37.2

15.8

4.8

28

11.9

14

27.7

ME-03-01-G

3/8

1/8

28.9

7.1

20.1

19.6

7.1

15

4.8

17

21.3

ME- 03-06-G

3/8

3/4

42.1

15.7

41.7

19.6

7.1

35

15.9

17

34.5

ME-04-02-G

1/2

1/4

36.1

11.2

26

23.4

10.4

21

13.2

22

25.9

M3-04-03- G

1/2

3/8

36.1

11.2

25.9

23.4

10.4

21

7.9

22

25.9

ME-04-04-G

1/2

1/2

39.9

14.2

37.2

23.4

10.4

28

11.9

22

29.7

ME-08-06-G

1 "

3/4

49.5

15.7

41.7

31.7

22.4

35

15.9

38

36.8

Ang lahat ng dimensyon ay nasa mullimeters maliban kung tinukoy, para lamang sa sanggunian na maaaring magbago.
