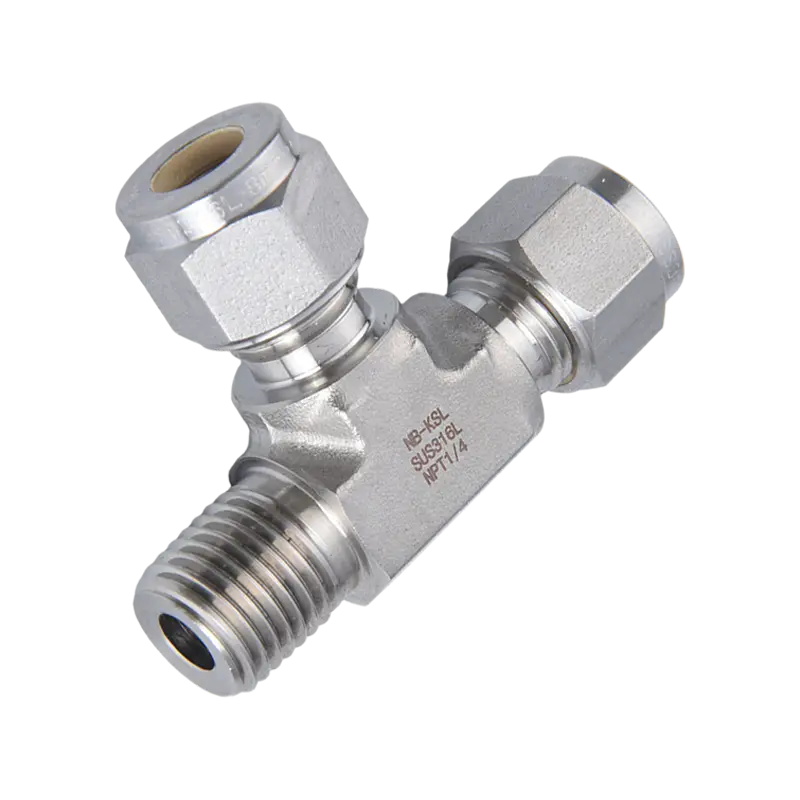

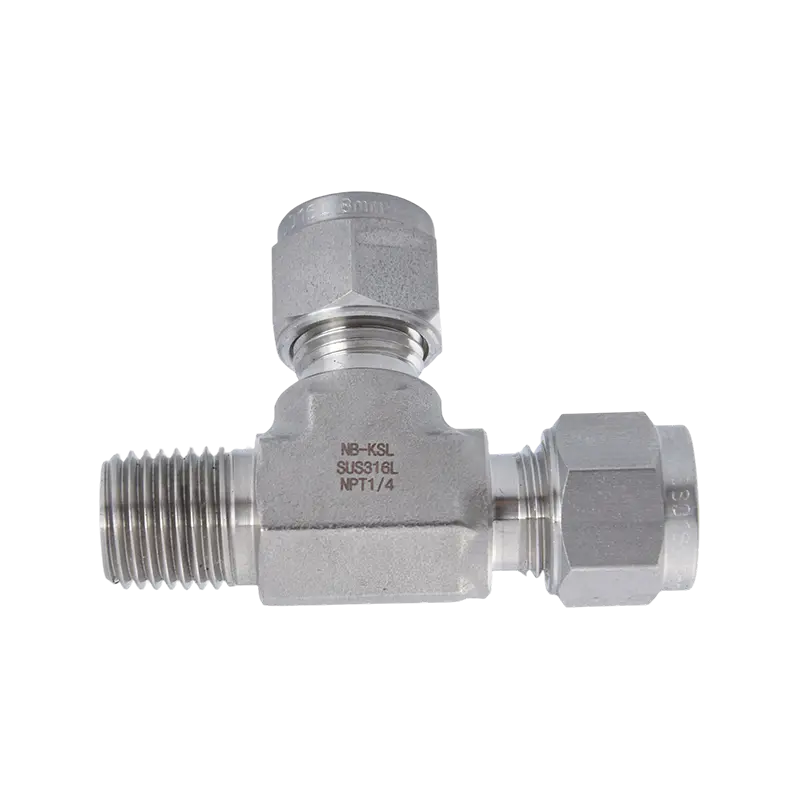

316L Stainless Steel Compression na angkop sa panlabas na thread side tee

Name: 316L Stainless Steel Compression na angkop sa panlabas na thread side tee
Rating: 5 (99 reviews)

Mga Field ng Pangunahing Aplikasyon ng 316L Stainless Steel na Panlalaki sa Side Tee
Nagtatampok ang Male Side Tee ng isang partikular na configuration: ang isang port sa run ay isang male pipe thread, habang ang isa pang run port at ang branch port ay mga compression tube fitting. Ang disenyo na ito ay mahalaga para sa "end-point access na may sumasanga" na mga sitwasyon.

1. Proseso ng Instrumentasyon at Kontrol
Ito ang pinakakaraniwang aplikasyon para sa male side tee.

Mga Istasyon ng Pagsubaybay sa Presyon: Ang mga male threaded end turnilyo direkta sa babaeng port ng isang pangunahing linya ng proseso o sisidlan, habang ang mga side at run port ay kumokonekta sa mga pressure gauge, transmitter, o mga linya ng sampling.
Pagsasama ng Sensor: Ito ay ginagamit upang ipasok ang mga probe ng temperatura o mga sensor ng daloy sa isang sistema sa pamamagitan ng sanga sa gilid nang hindi nakakaabala sa linear na daloy ng pangunahing tubo.

2. Industriya ng Hydrogen at High-Pressure Gas
Dahil sa mahusay na hydrogen embrittlement resistance at high-pressure rating na 316L:

Mga Hydrogen Refueling Panels: Pinapagana ang high-pressure na pamamahagi ng hydrogen at pag-access ng kagamitan sa loob ng mga limitadong espasyo.
Mga Gas Cylinder Manifold: Ginagamit upang i-daisy-chain ang maramihang mga cylinder nang magkasama, kung saan direktang kumokonekta ang male thread sa manifold header habang ang compression ay nagtatapos ay nag-uugnay sa mga indibidwal na linya ng cylinder.

3. Semiconductor at Solar Cell Manufacturing
Paggamit ng mataas na kalinisan at compact na disenyo:

Mga Gabinete ng Gas: Ginagamit sa mga espesyal na sistema ng paghahatid ng gas (hal., Silane, Ammonia) upang ilihis ang gas mula sa isang pangunahing supply valve patungo sa maraming mga silid ng proseso.
Mga Sistema sa Paghahatid ng Kemikal: Nagsisilbing hub para sa pagkonekta ng mga pangunahing linya ng supply sa mga linya ng sangay kapag nagdadala ng mga reagent na kemikal na may mataas na kadalisayan.

4. Laboratory at Analytical Equipment
Mga Gas Chromatography (GC) Systems: Pinapadali ang paghahalo o paghahati ng mga carrier gas at sample sa loob ng tumpak na mga landas ng gas.
Mga Pag-setup ng Autoclave at Reactor: Ang male end ay madalas na direktang naka-mount sa reactor lid, habang ang dalawang compression end ay nagsisilbing inlet at exhaust/relief port.

5. Offshore at Petrochemical Engineering
Corrosion-Resistant Sampling Loops: Ang 316L grade ay lumalaban sa marine salt spray at corrosion. Ang mga male side tee ay madalas na ginagamit sa mga sampling panel upang kumuha ng likido mula sa isang pangunahing linya para sa real-time na pagsubaybay.
Hydraulic Control System: Tamang-tama para sa mga sumasanga na linya ng langis sa mga compact na Hydraulic Power Units (HPU).

Makipag-ugnayan sa Amin

NAKARAAN：316L Stainless Steel Compression na umaangkop sa panlabas na siko ng sinulid SUSUNOD：316L Stainless Steel Compression na angkop sa panlabas na thread branch tee

Paglalarawan
Makipag-ugnayan sa Amin

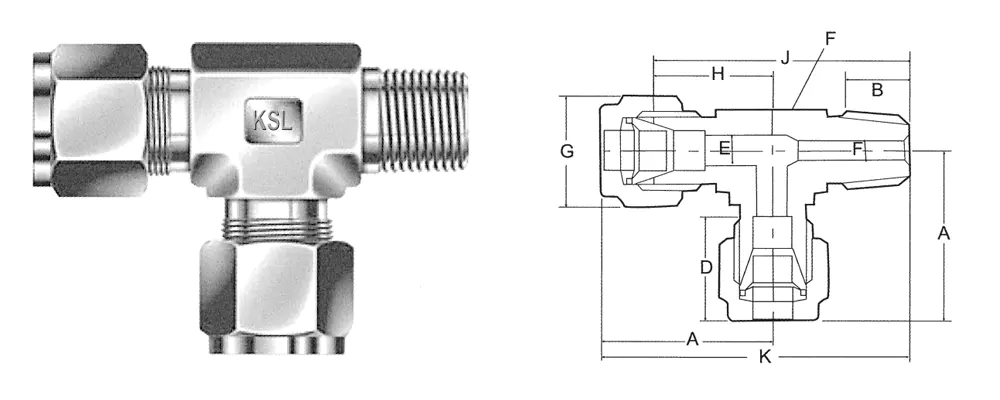

(METRIC)

CATALOG NUMBER	T TUBE O.D.	PT-NPT MALE LAKI NG PIPE	A	B	D	E	E1	F	G	H	J	K
M RT-4-1	4	1/8	25.7	10	13.7	3	4.8	12.7	12	19	38.6	45.3
MRT-4-2	4	1/4	27.5	14	13.7	3	7.1	16	12	20.8	44.8	51.5
MRT-6-1	6	1/8	274	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-6-2	6	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
M RT-6-3	6	3/8	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-6-4	6	12	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-8-1	8	1/8	30.1	10	16.7	6	4.8	16	16	22.4	43.4	51.1
MRT-8-2	8	1/4	30.1	14	16.7	6	6	16	16	22.4	46.4	54.1
MRT-8-3	8	3/8	30.8	19	16.7	6.4	9.5	17.5	16	23.1	47.6	55.3
MRT-8-4	8	1/2	32.7	19	16.7	6.4	11.9	20.6	16	24.9	57.9	65.7
M RT-10-1	10	1/B	31.5	10	19.6	7.9	4.8	17.5	19	23.9	46.4	54
MRT-10-2	10	1/4	31.5	14	19.6	7.9	7.1	17.5	19	23.9	48.9	56.5
MRT-10-3	10	3/8	31.5	14	19.6	7.9	7.9	17.5	19	23.9	48.9	56.5
MRT-10-4	10	12	33.5	19	19.6	7.9	11.9	20.6	19	25.9	58.9	66.5
MRT-12-2	12	114	36.7	14	23.8	9.5	7.1	20.6	22	25.9	54.1	64.9
MRT-12-3	12	3/8	36.7	14	23.8	9.5	9.5	20.6	22	25.9	54.1	64.9
MRT-12-4	12	1/2	36.7	19	23.8	9.5	9.5	20.6	22	25.9	58.9	69.7
MRT-12-6	12	3/4	38.8	19	23.8	9.5	157	28	22	28	64.8	75.6
MRT-14-3	14	3/8	39.5	14	24.8	11.1	9.5	23	27	28.7	57.7	68.5
M RT-14-4	14	1/2	39.5	19	24.8	11.1	11.1	23	27	28.7	627	73.5
M RT-14-6	14	3/4	38.8	19	24.8	11.1	15.7	28	27	28	64.8	75.6
MRT-16-3	16	3/8	39.1	14	24.4	127	9.5	22	27	28.7	57.7	68.1
M RT-16-4	16	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
M RT-16-6	16	3/4	38.4	19	24.4	127	157	28	27	28	64.8	75.2
MRT-18-3	18	3/8	38.8	14	24.8	15.1	9.5	28	30	28	60.5	71.3
MRT-18-4	18	1/2	38.8	19	24.8	15.1	11.9	28	30	28	64.8	75.6
M RT-18-6	18	3/4	38.8	19	24.8	15.1	15.1	28	30	28	64.8	75.6
MRT-20-4	20	12	46	19	25.5	15.9	11.9	34.5	32	35.5	77.2	87.7
M RT-20-6	20	3/4	46	19	25.5	15.9	159	34.5	32	35.5	77.2	87.7
MRT-22-4	22	12	46	19	25.5	18.3	11.9	34.5	32	35.5	77.2	87.7
M RT-22-6	22	3/4	46	19	25.5	18.3	157	34.5	32	35.5	77.2	87.7
MRT-25-4	25	1/2	49.5	19	31.7	21.8	11.9	34.5	38	36.8	78.5	91.2
MRT-25-6	25	34	49.5	19	31.7	21.8	15.7	34.5	38	36.8	78.5	91.2
MRT-25-8	25	1	49.5	22	31.7	21.8	21.8	34.5	38	36.8	81.3	94

(FRACTIONAL)

MRT-01-1	1/8	1/8	26.1	10	14	2.4	4.8	12.7	12	18.6	38.2	45.7
MRT-01-2	1/8	1/4	28	14	14	2.4	6	16	12	20.5	44.5	52
MRT-02-1	1/4	1/8	27.4	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-02-2	1/4	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
MRT-02-3	1/4	3 /B	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-02-4	1/4	1/2	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-03-1	38	1/8	30.7	10	19.6	7.1	4.8	16	17	23.1	44.1	51.7
M RT-03-2	38	114	30.7	14	19.6	7.1	7.1	16	17	23.1	47.1	54.7
MRT-03-3	38	3/B	30.7	14	19.6	7.1	7.1	16	17	23.1	47.6	55.2
M RT-03-4	38	1/2	33.5	19	19.6	7.1	11.9	20.6	17	25.9	58.9	66.5
MRT-04-2	1/2	114	36.1	14	23.4	10.4	7.1	20.6	22	25.9	54.1	64.3
MRT-04-3	1/2	3/B	36.1	14	23.4	10.4	9.5	20.6	22	25.9	54.1	64.3
M RT-04-4	1/2	1/2	36.1	19	23.4	10.4	10.4	20.6	22	25.9	58.9	69.1
M RT-04-6	1/2	314	382	19	23.4	10.4	15.7	28	22	28	64.8	75
MRT-05-3	58	3/8	39.1	14	24.4	12.7	9.5	22	27	28.7	57.7	68.1
M RT-05-4	5/8	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
MRT-05-6	5V8	3/4	384	19	24.4	12.7	15.7	28	27	28	64.8	75.2
MRT-06-4	34	1/2	38.4	14	24.4	15.7	11.9	28	30	28	64.8	75.2
M RT-06-6	34	3/4	38.4	19	24.4	15.7	15.7	28	32	28	64.8	75.2
M RT-08-6	1"	3/4	49.5	19	31.7	22.4	15.9	34.5	38	36.8	78.5	91.2
MRT-08-8	1"	1/1	49.5	22	31.7	22.4	224	34.5	38	36.8	81.3	94

Ang lahat ng dimensyon ay nasa millimeters maliban kung tinukoy, para lamang sa sanggunian na maaaring magbago.
